HybridToken-VLM: Hybrid Token Compression for Vision-Language Models

Authors: Jusheng Zhang, Xiaoyang Guo, Kaitong Cai, Qinhan Lv, Yijia Fan, Wenhao Chai, Jian Wang, Keze Wang Affiliations: Sun Yat-sen University, Princeton University, Snap Inc. Year: 2025 Code: 暂未开源

1. Motivation (研究动机)

1.1 背景：VLM 视觉 token 的计算瓶颈

现代 VLM (如 LLaVA) 使用 ViT-L/14 将图像编码为 $N=576$ 个 patch token，输入 LLM 后注意力计算复杂度为 $O((N+L{)}^2)$，对于 $d_{\text{model}}=4096$，单层即需约 $1.07\times 10^9$ 浮点运算，迅速耗尽 GPU 显存。

1.2 现有方案的两难困境

压缩范式	代表方法	核心限制
连续压缩 (Pooling/Aggregation)	VoCo-LLaMA, Q-Former	语义稀释 (Semantic Dilution): $I(v_c;S)\to 0$，高频纹理噪声主导熵 $H(v_c)$，淹没离散语义
离散量化 (VQ Codebook)	VQ-VAE, MoVQ	粒度间隙 (Granularity Gap): $I(z_d; D) \le \log
结构化剪枝 (Token Pruning)	ToMe, FastV, PDrop	结构坍塌 (Structure Collapse): 去除 token 破坏拓扑先验，低 token 区间性能骤降

核心洞察: 单 token 连续瓶颈无法同时编码离散语义 $S$ 和连续细节 $D$——这是一个表征容量冲突 (Capacity Conflict)，而非简单的信息丢失问题。

2. Idea (核心思想)

在压缩前注入少量离散语义锚点，使高层语义在瓶颈前就被显式保留，连续通道则专注于细粒度细节，两者通过解纠缠注意力掩码融合为单个混合 latent。

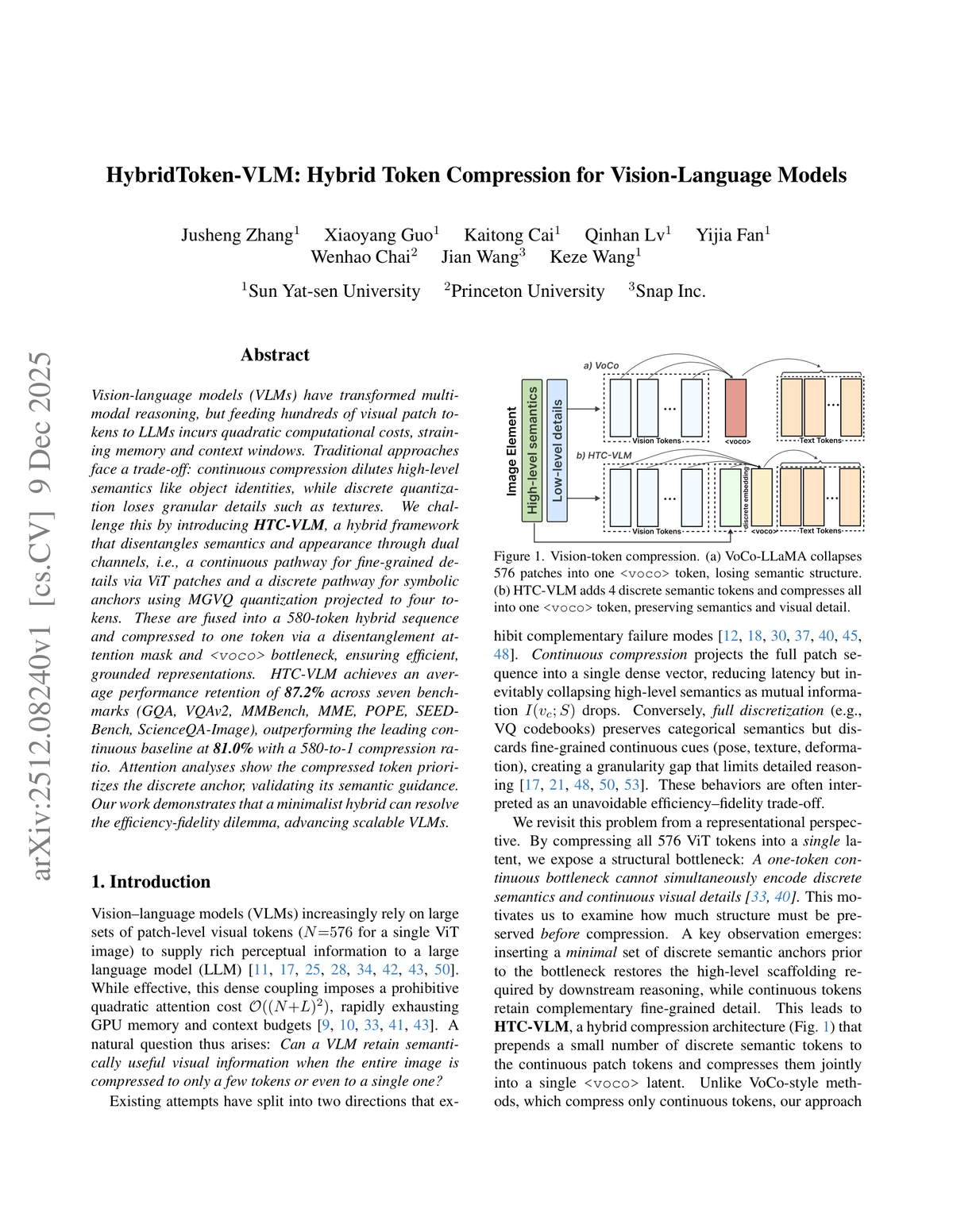

Figure 1 解读: 对比三种压缩策略。(a) VoCo-LLaMA 将 576 个 patch 直接压缩为 1 个 <voco> token，丢失语义结构；(b) HTC-VLM 在 576 个连续 patch 前添加 4 个 MGVQ 离散语义 token，形成 580 token 混合序列，再通过 Disentanglement Mask 压缩为 1 个 <voco> token，同时保留语义和视觉细节。

3. Method (方法)

3.1 整体架构

Figure 2 解读: HTC-VLM 完整架构对比。(a) Pooling 方法直接平均/池化视觉 embedding，丢失空间信息；(b) VoCo-LLaMA 用 Vision Encoder + Media Projector 压缩为单 token；(c) HTC-VLM (本文) 包含双通道：连续通道 (CLIP ViT-L → Linear Projector → 576 patch embeddings) 和离散通道 (MGVQ → 2-layer MLP → 4 discrete tokens)，拼接后经 Disentanglement Attention Mask $M_{\text{hy}}$ 压缩为 <voco> token，最终输入 LLaVA 进行推理。

3.2 双通道设计

连续通道：细粒度细节 $D$

$$V=\{v_1,\dots ,v_{576}\}={\mathcal{P}}_v({\mathcal{E}}_v(I)),v_i\in {\mathbb{R}}^{4096}$$

• ${\mathcal{E}}_v$: CLIP ViT-L/14 (frozen)
• ${\mathcal{P}}_v$: 线性投影 ${\mathbb{R}}^{d_{\text{vision}}}\to {\mathbb{R}}^{4096}$，对齐 LLM embedding 空间
• 保留高维流形上的纹理梯度、姿态变化等连续特征

离散通道：高层语义锚点 $S$

$$q=\mathcal{Q}(I),v_d={\mathcal{P}}_d(q)=\text{GELU}(W_2\cdot \text{GELU}(W_1\cdot q))$$

• $\mathcal{Q}$: MGVQ 量化器 (Multi-Group VQ)，$K=16384$ codebook, $G=8$ groups, 16x 下采样
• $q\in {\mathbb{R}}^{14112}$: 量化特征
• ${\mathcal{P}}_d$: 2-layer MLP ($14112\to 8192\to 4096$, GELU 激活)
• 输出 $v_d\in {\mathbb{R}}^{4\times 4096}$: 4 个离散语义 token

3.3 融合与 Disentanglement Bottleneck

混合序列构建

$$V_{\text{hy}}=[v_d;V]\in {\mathbb{R}}^{580\times 4096}$$

关键设计：离散 token 放在连续 patch 前面 (Pre-fusion)，利用 autoregressive transformer 的 “Prompting Effect”，使语义锚点作为后续 patch 处理的语义上下文。

Disentanglement Attention Mask $M_{\text{hy}}$

$$M_{\text{hy}}(i,j)=\{\begin{array}{ll}0,& \text{if }{x}_i\in W\text{ and }{x}_j\in V_{\text{hy}}\\ -\infty ,& \text{if }{x}_i,x_j\in V_{\text{hy}}\text{ and }i\ne j\\ 1,& \text{otherwise}\end{array}$$

三个关键约束:

1. 视觉 token 互相独立: $V_{\text{hy}}$ 内部 token 之间 $i\ne j$ 时注意力为 $-\infty$，防止 oversmoothing
2. 信息瓶颈强制: 文本 token 不能直接 attend 到原始视觉 patch，只能通过 <voco> 获取视觉信息
3. Star-Graph 拓扑: 信息流仅从 $v_d$ 和 $V$ 单独流向 <voco>，形成星形图结构

<voco> Latent 提取

$$z=H_L[p_{\text{voco}}],z\in {\mathbb{R}}^{d_{\text{model}}}$$

最终 transformer 层对应 <voco> 位置的隐状态即为压缩后的混合 latent $z$。

3.4 训练目标

基于变分推断框架，训练目标可分解为 ELBO:

$$\log p(Y|T,I)\ge {\mathbb{E}}_{q(z|V_{\text{hy}})}[\log p(Y|z,T)]-KL(q(z|V_{\text{hy}})\Vert p(z))$$

实际训练 loss:

$${\mathcal{L}}_{\text{HTC}}=-{\mathbb{E}}_{p(I,T,Y)}\left[\sum _{i=1}^{|Y|}\log p_{\theta }(y_i|y_{<i},\text{<voco>},T;M_{\text{hy}})\right]$$

近似展开为:

$${\mathcal{L}}_{\text{HTC}}\approx \underset{\text{重建误差}}{\underbrace{-{\mathbb{E}}_{q(z|V_{\text{hy}})}[\log p(Y|z,T)]}}+\underset{\text{正则化}}{\underbrace{KL(q(z|V_{\text{hy}})\Vert p(z))}}+\text{const}$$

梯度动力学：$\frac{\partial \mathcal{L}}{\partial v_d}$ 增强语义聚类 (最大化 $I(v_d;S)$)，$\frac{\partial \mathcal{L}}{\partial V}$ 细化细节表征空间。

3.5 伪代码

def htc_vlm_forward(image, text, E_v, P_v, Q, P_d, E_t, llm):
    """HTC-VLM Forward Pass"""
    # Continuous channel: 576 patch embeddings, R^{576x4096}
    V = P_v(E_v(image))

    # Discrete channel: MGVQ quantize + MLP project to 4 anchors, R^{4x4096}
    q = Q(image)                        # quantize to R^{14112}
    v_d = P_d(q)                        # project to 4 discrete anchors

    # Hybrid sequence construction (580 tokens)
    V_hy = concat(v_d, V)               # discrete anchors before continuous patches
    W = E_t(text)                        # text embeddings
    X = concat(V_hy, voco_token, W)      # full input sequence

    # Star-graph disentanglement attention mask
    M_hy = build_disentanglement_mask(X)
    # - V_hy tokens: block mutual attention (i!=j -> -inf)
    # - Text W: block attention to V_hy, allow to <voco>

    # Forward with masked attention
    logits = llm(X, mask=M_hy)

    # Extract <voco> hidden state as compressed hybrid latent
    z = llm.last_hidden_state[voco_pos]

    return logits

3.6 信息论分析

Theorem 1 (Semantic-Detail Capacity Conflict): 对于纯连续压缩，当 $H(v_c)$ 有界时，$I(v_c;S)\to 0$ as $I(v_c;D)$ increases，因为高频细节 ($H(D)\gg H(S)$) 的 Entropy Domination 饱和了有限容量。

Theorem 2 (Disentangled Sufficiency): 混合先验 $v_d$ 降低了 $H(S|z)$，使得 $z$ 的连续容量可专用于编码细节 $D$:

$$I(Z_{\text{voco}};Y)\approx I(Z_{\text{voco}};v_d)+I(Z_{\text{voco}};V)-\mathcal{R}$$

混合 latent $z$ 作为联合分布 $I(V;D)$ 的充分统计量。

4. Experimental Setup (实验设置)

4.1 训练配置

配置项	值
Vision Encoder	CLIP-ViT-L/14-336px (Frozen)
Continuous Projector	Linear: 1024 → 4096
Discrete Quantizer	MGVQ: K=16384, G=8
Discrete Projector	MLP: 14112 → 8192 → 4096 (GELU)
LLM Backbone	LLaVA-1.5 (Vicuna-7B-v1.5)
Input Resolution	336 × 336
Sequence Length	580 visual tokens (4 discrete + 576 continuous)
Batch Size	256
Optimizer	AdamW (${\beta }_1=0.9,{\beta }_2=0.999$)
Learning Rate	$2\times 10^{-4}$ (Cosine Decay)
Warmup Steps	1,500
Precision	bfloat16
Hardware	8× NVIDIA A100 (80GB)
Total Training	~90 GPU-hours

4.2 代码结构映射 (推测)

模块	功能	关键参数
vision_encoder	CLIP ViT-L/14 提取 576 patch features	frozen, 336px
continuous_projector	线性投影对齐 LLM 维度	1024 → 4096
mgvq_encoder	MGVQ 量化图像为离散 codes	K=16384, G=8, 16x downsample
discrete_projector	2-layer MLP 映射离散特征	14112 → 8192 → 4096, GELU
disentanglement_mask	构建 Star-Graph 注意力掩码	阻止 V↔V 互注意力, 强制 text→<voco>
voco_token	可训练压缩 token	1 token, R^{4096}
llm_backbone	Vicuna-7B-v1.5 with masked attention	标准 autoregressive

5. Experimental Results (实验结果)

5.1 主实验：单 token 压缩 (580:1)

模型	Tokens	GQA	VQAv2	MMBench	MME	POPE	SEED	SQA	Avg(%)
Upper Bound	576	61.1	77.7	64.0	1487.2	85.0	57.9	66.5	100%
Q-Former	1	51.1	63.4	51.7	1079.7	77.3	47.2	62.7	57.2%
Avg. Pool	1	52.9	65.0	55.5	1210.3	79.1	50.3	62.2	64.1%
VoCo-LLaMA	1	57.4	71.8	57.9	1241.4	81.5	48.8	66.3	81.0%
HTC-VLM (ours)	1 hybrid	57.6	72.4	60.0	1265.2	82.8	49.8	67.7	87.2%
Lower Bound	1	37.7	41.2	22.3	617.3	53.9	36.9	60.7	0%

核心发现: HTC-VLM 在所有 7 个 benchmark 上全面超越 VoCo-LLaMA (+6.2% 平均保持率)，尤其在语义密集型任务 (MMBench +2.1, SQA +1.4) 和细节敏感型任务 (POPE +1.3, MME +23.8) 上均有显著提升。

5.2 多 Token Budget 对比

Budget	HTC-VLM	VoCo-LLaMA	SparseVLM	FastV	ToMe
64 tok	89.8%	78.0%	89.3%	72.0%	71.1%
128 tok	93.8%	92.2%	96.7%	85.1%	81.9%
192 tok	94.2%	90.7%	99.1%	86.4%	88.9%

HTC-VLM 在全 token 范围内保持最平滑的性能衰减曲线，尤其在极端压缩 (1-4 token) 区间远超所有基线。

Figure 4 解读: Performance vs. Token Budget 曲线。HTC-VLM (蓝色实线) 在整个 1-576 token 范围内保持最平滑的衰减，尤其在 1-32 token 极端压缩区间仍保持稳定，而 VoCo-LLaMA 在 16 token 以下急剧下降。结构化剪枝方法 (ToMe, FastV, PDrop) 表现为阶梯式跳变，因为它们只支持特定粒度 ({64, 128, 192})。

5.3 注意力分析与语义解耦验证

Figure 3 解读: <voco> token 的注意力热力图对比。左图为 HTC-VLM，前 4 列对应离散语义 token，显示 <voco> 对离散锚点的注意力权重显著高于后续 image patch tokens，验证了离散锚点的语义引导作用。右图为 VoCo-LLaMA，注意力在所有 16 个 image patch 上分布均匀，缺乏语义聚焦。

5.4 表征探测 (Representation Probing)

表征类型	Detail 任务 (D-10)	Semantic 任务 (S-10)
离散 $v_d$	25.44%	20.83%
连续 $\bar{V}$	27.19%	26.67%
混合 $z_{\text{voco}}$	30.70%	26.67%

混合 latent $z_{\text{voco}}$ 在两类任务上均取得最优，验证了压缩机制同时保留语义和细节的能力。

5.5 消融实验

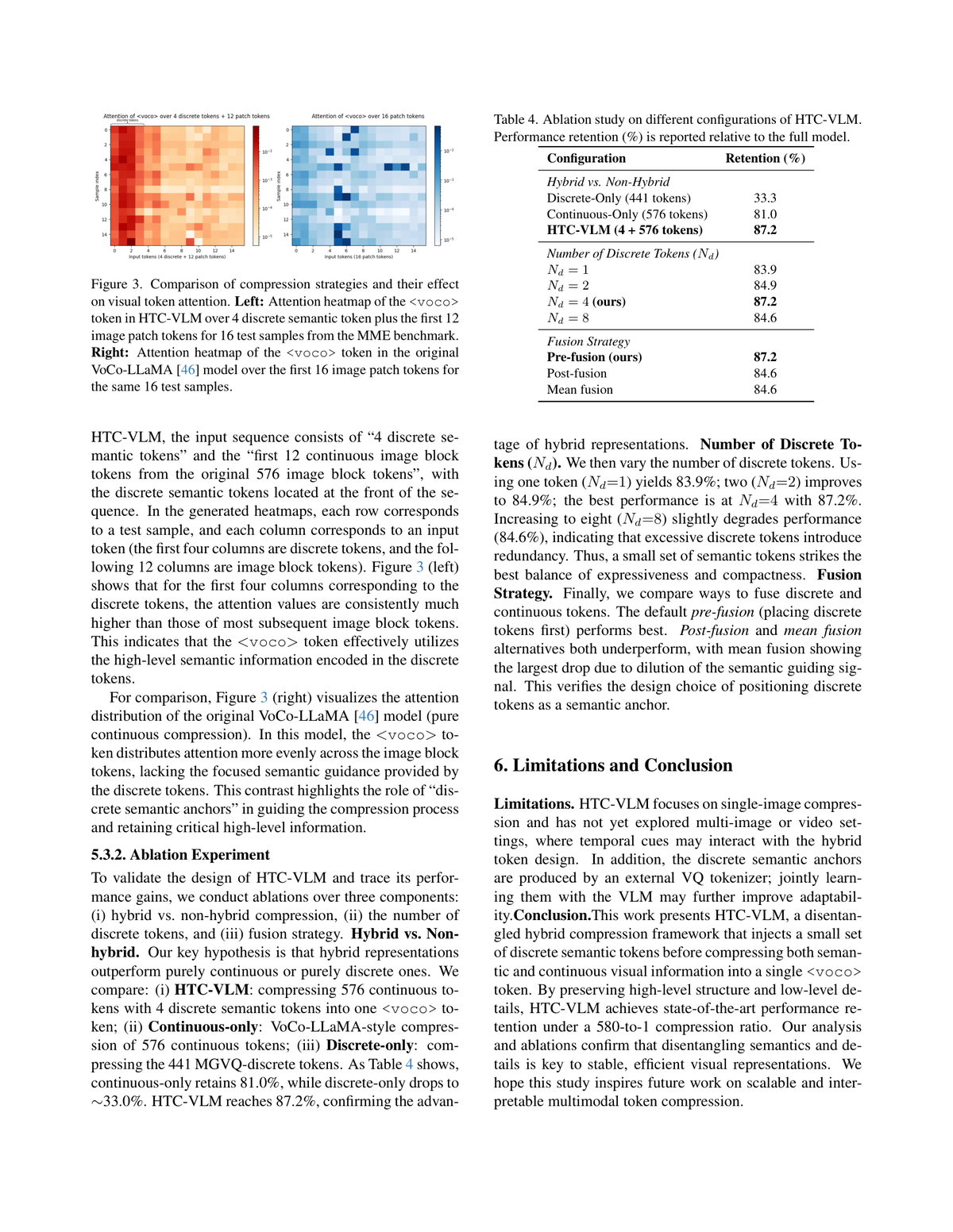

Figure (Table 4) 解读: 消融实验总结页面，包含三组关键消融。(1) Hybrid vs. Non-Hybrid: 纯离散 33.3%、纯连续 81.0%、混合 87.2%，证明混合表征的必要性。(2) 离散 token 数量: $N_d=4$ 最优 (87.2%)，$N_d=8$ 反而下降到 84.6%，说明过多离散 token 引入冗余。(3) 融合策略: Pre-fusion (离散在前) 最优 87.2%，Post-fusion 和 Mean fusion 均为 84.6%。

关键消融结果

消融维度	配置	Retention
Hybrid vs. Non-Hybrid	Discrete-Only (441 tok)	33.3%
	Continuous-Only (576 tok)	81.0%
	HTC-VLM (4+576 tok)	87.2%
离散 token 数 $N_d$	1 / 2 / 4 / 8	83.9 / 84.9 / 87.2 / 84.6
融合策略	Pre-fusion / Post / Mean	87.2 / 84.6 / 84.6
Anchor 类型	Random Patches / Top-k Attn / K-Means / MGVQ	82.5 / 85.1 / 85.8 / 87.2
Mask 拓扑	Full Graph / Star Graph	85.4 / 87.2

5.6 推理效率

模型	Latency (ms)	Throughput (img/s)	Memory (GB)
Vanilla LLaVA (576 tok)	475	2.1	28.3
SparseVLM (64 tok)	165	5.6	15.8
VoCo-LLaMA (1 tok)	52	19.4	11.1
HTC-VLM (1 tok)	54	18.7	11.6

• HTC-VLM 延迟仅比 VoCo-LLaMA 多 2ms (MGVQ encoder ~6ms，可与 ViT 并行隐藏)
• 相比 Vanilla LLaVA 加速 7.9x，相比 SparseVLM 加速 8.8x
• MGVQ 额外成本可忽略：轻量 CNN，~6ms，远小于 ViT 的 28.5ms

5.7 MGVQ Codebook 消融

配置	GQA	TextVQA	Avg. Retention
G=4, K=8192	55.1	66.3	82.4%
G=4, K=16384	56.0	67.4	84.1%
G=8, K=8192	56.8	68.5	85.2%
G=8, K=16384 (ours)	57.6	69.7	87.2%
G=8, K=32768	57.4	69.4	86.9%

最佳配置 $G=8,K=16384$，更大 codebook ($K=32768$) 引入训练不稳定，性能反降。

5.8 总结与思考

5.8.1 核心贡献

1. 表征分析: 首次从信息论角度揭示单 token 连续瓶颈的 “Semantic-Detail Capacity Conflict”，证明纯连续压缩的根本局限性 (Theorem 1)
2. 混合解纠缠框架: 提出 discrete semantic anchors + continuous detail carriers 的双通道设计，通过 Disentanglement Attention Mask 实现 Star-Graph 拓扑的信息融合
3. SOTA 单 token 压缩: 580:1 压缩比下 87.2% 性能保持率，全面超越 VoCo-LLaMA (81.0%)，且推理效率几乎相同

5.8.2 局限性

• 仅支持单图: 未探索多图/视频场景，temporal cues 可能与混合 token 设计有交互
• 外部 VQ tokenizer: MGVQ 是预训练的外部模型，非端到端联合学习，可能限制适应性
• 固定压缩比: 所有图像统一压缩为 1 token，缺乏自适应机制

5.8.3 启发与延伸

• 语义锚点思想的通用性: 离散 token 作为 “meta-instruction” 引导压缩的思路可迁移到视频 VLM 的时序压缩——每帧用少量离散 token 锚定关键语义，连续通道保留运动细节
• 与 KV Cache 压缩的关系: Disentanglement Mask 的 Star-Graph 设计本质上限制了 attention 的有效范围，类似于 StreamingLLM 的 attention sink 机制，可能可以结合
• 可变压缩率: 结合 token budget 实验 (Table 2)，HTC-VLM 从 1 到 576 token 平滑扩展的特性暗示了一个自适应 token 分配策略的可能——根据图像复杂度动态选择压缩率
